舟山公路隧道抗渗堵漏综合治理方案

文章出处：网责任编辑：作者：人气：-发表时间：2017-05-18 14:14:00【大中小】

一、工程概况

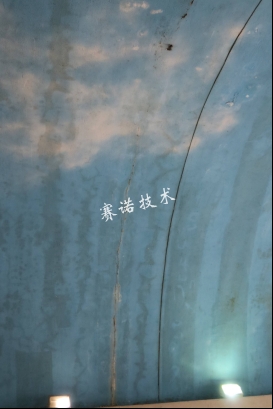

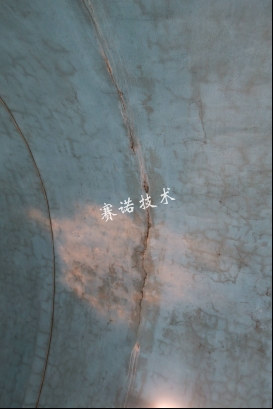

舟山公路为上世纪80年代建造的石砌拱形隧道，并在表面抹了6公分的防水砂浆，现在隧道漏水严重，图片如下：

从现场观测到：

隧道表面裂纹密，隧道拱顶、侧壁无规则渗漏严重，局部有环状长裂纹。隧道漏水的情况已经比较严重，已经影响到公路隧道的正常使用。

二、运用技术、材料

根据现场条件，为保证无渗漏整体效果，运用郑州赛诺建材的专业防水技术、特种材料，设计结构补强加固、抗渗堵漏的处理方案，采用YYA特种防水抗渗、YY16闪凝堵漏补强、YY17止水抗渗、YY36防水抗裂密封等特种耐候抗渗材料施工，构建一个高强度的多重防水抗渗系统，彻底解决地铁隧道渗漏水的问题。

若要解决综合治理后基面的颜色视差问题，可以将渗漏水大范围区域整体喷涂干固后与水泥颜色一致的YYA抗渗浆料，或整体喷涂颜色一致的YY36耐候防水涂料，均可达到满意的整体视觉效果。

材料主要特性

1.YYA特种防水抗渗浆料：

YYA特种防水抗渗浆料，由郑州赛诺建材有限公司研发，是一种专业在背水面处理混凝土、砖石结构渗漏水的特种刚性内防水材料，属新型特种防水抗渗材料，无毒无味，阻燃，环保，可用于食品和饮用水工程。是由几十种纯无机成分组成的灰色粉末，单组份，各种成分与水互相发生反应后，具有多重防水抗渗的功能，而且强度高(7天C30以上)，耐高低温(-40-200℃)，粘接力强（2.0MPA），抗渗压力达1.8MPA，可耐180米水柱的压力，不起层，不开裂，耐紫外线，耐老化，抗冻，不易被破坏，无搭接缝施工，可靠性高，可快速解决地下室渗水，地下车库渗水，地下室漏水，地下车库漏水，水池漏水，隧道渗水以及电缆沟漏水等各种混凝土大面积渗水与砖混结构渗水问题，效果耐久。已通过国家建筑材料测试中心的检测，其耐久性与可靠性经过大量工程的实践检验，得到了广大客户的高度认可。本材料采用喷涂施工，即使采用高压注浆或其他材料效果不佳的，使用本材料依然可以达到理想效果。

YYA特种防水抗渗浆料作为内防水施工的主要材料，具有以下优点：

1）、优异的防水抗渗能力，是多重动态防水材料；

2）、和混凝土、砖石结构粘接能力强，可背水面大面积带水施工。即使遇到使用注浆或其他材料效果不佳的渗漏水情况，该材料同样可以达到理想效果；

3）、采用喷涂法施工，防水层厚度均匀，无接缝，并可根据施工要求调节材料的厚度，既适合局部修复处理，也可以大面积施工。

4）、集防水，抗渗，修复，加固，保护为一体，不需另做保护层，具有较高的抗压强度与抗折强度，可以承受较高的漏水压力，有效增加建筑物的强度

5）、由纯无机材料组成，与混凝土结构同寿命，耐高温，耐紫外线，抗冻，抗老化。

6）、无毒无味的绿色环保产品，可以应用于食品工程和饮用水工程。

该材料应用范围广泛：地下室，地下车库，人防，隧道，地铁，电缆沟，电梯井，电缆井，阀门井等各种地下工程渗漏水，以及水池，大坝，水利工程等各种混凝土,砖石结构的建筑工程的渗漏水。

本材料经常用于背水面对大面积混凝土渗水或者大面积砖混结构渗水基层的预处理。

2.YY-16闪凝浆料：

由郑州赛诺建材有限公司研发，为无机高强度抗渗材料，用于混凝土局部漏水或砖混结构漏水的预处理，既能和混凝土基层结合好，又能与YYA特种防水抗渗浆料结合好。

3. 改性MD聚合物防水涂料

主要由特种有机高分子聚合物乳液和改性剂，塑化剂和无机水泥粉料复合而成刚柔相济的复合型涂料，是一款具有自身特色的新型防水材料

该产品集柔性防水与刚性防水为一体，一次施工形成双重无缝防水，大大提高防水的可靠性，消除渗漏

产品优点

１、绿色环保，可以用于饮用水和食品工业用混凝土建筑结构上。

２、兼具柔性防水材料和刚性防水材料优点，一道防水层，双重防水效果。

３、防水作用是长久的，而且具有神奇的自我修复能力。

4、粘结强度强，可粘贴瓷砖。

6、无搭接缝，消除搭接缝漏水现象

7、较高的强度，无需做保护层

8、即使防水膜被破坏也不会漏水，提高施工的可靠性。

9、无需复杂养护，简化施工工序

10、耐水长期浸泡

11、可自由呼吸

12.不窜水，即使被深度严重损坏，发生漏水，也很容易找到漏点，局部修复即可。

适应范围

1 用于地铁（车站、隧洞）、地下连续墙、公铁路隧道、电缆隧道、地下涵洞、地下砼或钢砼管道、工业与民用建筑地下室、地下车库、人防工程、屋面、浴厕间、污水处理厂、污水池、水库、消防水池、饮用水池、水族馆、游泳池、水坝、船闸、港口码头、电梯井、检查井、屋顶花园、屋顶广场等新建工程的防水施工。

2 结构开裂（微裂）、渗水点、孔洞的堵漏施工，混凝土设施的弊病维修。

4.YY-17莱卡树脂（活动裂纹渗漏一注灵）

YY-17特种莱卡树脂由郑州赛诺建材公司研发，比普通发泡聚氨酯可靠性高的一种新型注浆料。双组分，不需溶剂稀释，低粘度，弹性高，粘结力强。特点是：粘结力强，无论基层干湿，都可以和混凝土紧紧粘结在一起，而且裂缝继续变形也不容易脱落；粘度低，可以有效渗入混凝土的混凝土毛细孔内；具有良好的弹性，可以快速填充因基层缺陷或者继续变形而出现的蜂窝或者缝隙。

良好的柔韧性独特的封闭空隙针状结构

普通发泡聚氨酯 RD-17特种莱卡树脂

有水环境遇水膨胀遇水膨胀

无水环境不会膨胀，保持原状形成一种特殊的橡胶，密封水分渗透

粘度中等，流动性与渗透性不好低，流动性与渗透性好

弹性一般良好

韧性一般良好

粘结力较差良好

形成弹性体形状非封闭的粗大泡沫弹性体，容易漏水封闭的细密蜂窝状弹性体，

不易漏水

是否耐水长期浸泡否是

适合PH环境 9以下，高于9则容易和混凝土基层脱离 12以上，不易和

混凝土基层脱离

静态裂纹漏水适合适合

活动裂纹漏水不适合适合

注浆压力高压，容易破坏

混凝土结构中低压，不易破坏

混凝土结构

耐久性较差良好

而普通的聚氨酯注浆材料，粘度大，易收缩，和碱性潮湿混凝土不粘结，复漏率很高，效果不耐久。

综合治理方案

1.综合治理分析：

依据GB50108-2001《地下工程防水技术规范》，遵循“防、排、截、堵相结合，刚柔并济，因地制宜、综合治理”的原则，针对隧道渗漏水不同部位，采用各不相同的材料和施工工艺进行综合治理。

编制依据：

（1）《地下工程防水技术规范》（GB50108-2001）；

（2）《地下防水工程质量验收规范》（GB50208-2002）；

（3）《建筑防水工程技术规范》（GB50003-2001）；

（4）《盾构法隧道施工与验收规范》（GB50446-2008）。

隧道抗渗堵漏综合治理施工方案：

施工准备措施：计划施工时，对施工区域采取保护和隔离措施，提前拆卸或移出影响施工的设施、设备，搭设脚手架，准备材料，机具，安全、劳保防护品，技术管理、施工人员准备进场，综合治理施工技术交底。区域内施工工序完成要及时测量记录、汇报验收。施工资料存档备份。

抗渗堵漏治理方案

施工要点步骤：

1，基面清理：

拆除墙体附着物。

2，结构加强加固抗渗处理：

先确定原来的防水砂浆层与原砖石基面的粘结力，有无松动空鼓。

如果粘结力不强，建议全部清除，露出岩石基面。清扫基面后，用水润湿基面，喷涂YYA特种防水抗渗浆料2-3毫米厚度

如果粘结力比较强，则用喷砂工艺清除砂浆表面的涂料层，清扫基面后，用水湿润，再喷涂YYA 2-3毫米

12-24小时后，如发现局部有漏水，则用YY-16 45秒闪凝浆料或YY-17莱卡树脂进行堵漏处理

对还渗漏的部位进行单独开凿“V”槽，高压吹洗干净，配制干结的YY16按压堵填结实，对水量大，可直接用YY16干料按压，直至不漏水。或YY-17莱卡树脂局部修复后，如是岩石基面上喷涂YYA，喷界面剂，则再用YY37砂浆抹平。

3，结构抗裂密封防水处理：

用MD冗余改性聚合物防水涂料特防水浆料，对重点渗漏部位涂刷2-3遍，约1.2mm厚。

24小时后无渗漏即可通过合格验收。

项目可能涉及的产品：

四、劳力布置安排和工程质量保证

1、做好施工人员入现场教育工作，按照开工日期、施工段和劳力需要计划，分别组织工人分批进场，按排好生活，并进行安全、防火、文明施工和遵纪守法教育。

2、所有参加本项目施工人员必须经过技术培训，了解材料特点，熟练掌握施工工艺，施工前进行技术交底，严控质量关，确保施工合格成功。

3、劳动力及机具安排计划表

工种级别数量施工机具数量

现场经理 1人灌浆泵 1 套

现场工程师 1人配电箱、电缆 5套

技术员兼安全员 2人安全工作照明 6套

防水堵漏技工 10人电钻、切割机、搅拌机 6台

开凿技工 5人电锤 6台

喷涂工 5人空压机、喷浆枪、气管配套 3套

可移动脚手架 6副

斗车 3台

防尘口罩 20只

其它小型器、具、料桶 1批

毛刷、刮板、护具、橡胶手套 1批

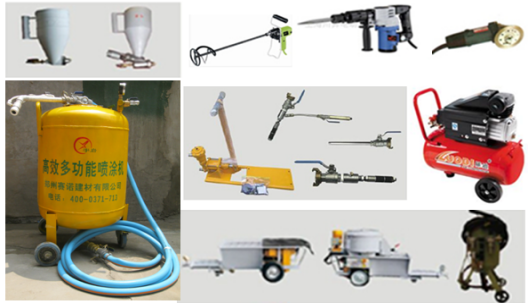

主要施工工具：

五、保证安全措施

根据政府有关法规规定，结合现场实际情况，制订保证安全生产的工地规章制度。工程部自进入施工现场后，即承担保障工程施工的所有人员安全的责任，直至工程竣工。

（1）安全技术交底制度：根据安全措施要求，和现场实际情况，各级管理人员需要亲自逐级进行书面交底。安全技术交底必须由施工人员签字认可。

（2）班前检查制度：专业工长和区域施工员必须督促与检查班组的安全措施和安全防护用品是否齐全有效。

（3）机械设备使用实行验收制度：凡不经验收的一律不得投入使用。使用中的设备下班后必须拉闸断电，并将专用闸箱上锁保护。

（4）安全活动制度：工程部组织有关人员进行安全教育，对安全方面存在的问题进行总结，对安全重点和注意事项做必要的交底，使广大工人能心中有数，从意识上时刻绷紧安全这根弦。

（5）持证施工制：必须持有公司签发的施工员证施工。

（6）隧道内脚手架上高空作业，做好自身防滑措施，检查脚手架安放稳固牢靠后，方能上架系好安全措施施工。

六、施工案例

地铁隧道渗漏综合治理施工案例

1.人防隧道渗漏的治理地点：河北

2. 穿黄工程隧洞渗漏的治理

3.高铁隧道渗漏的治理地点:山东

4. 地铁渗漏的治理地点：深圳

5.公路隧道渗漏的治理地点：辽宁

6.水利隧道渗漏的治理地点：四川

7．地铁隧道渗漏的治理地点：重庆

8.地铁隧道渗漏的治理地点：长沙

9. 地铁隧道渗漏的治理地点：武汉

10 公路隧道渗漏的治理地点：甘肃

七、公司简介：

郑州赛诺建材有限公司是由具有丰富大型跨国公司工程服务背景的技术团队创建。自成立之日起就一直致力于研发高端工程材料，提供混凝土、砖石结构建筑物的防火、保温、隔热、防水、防腐、渗水、渗漏检测、加固及工业地坪的咨询、施工、维护等一体化服务，以其较高的性价比，创造性地解决了很多工程难题，受到工程界的普遍欢迎和好评。

公司开发的背水一喷灵特种浆料，因其很高的粘结强度，抗渗性及高强度，高密度，特别适合地下工程渗漏的治理，无需把回填土挖开，只需在内部简单喷涂一下，即可消除渗漏，大大提高的渗漏治理的效率，提高的速度，降低了维护成本，尤其适合地下砖墙渗漏的治理.

公司引入现代设计方法中的冗余设计理念，向最好处努力，向最坏处着想，针对目前，渗漏多发的现象，采用国际新技术，开发了混合防水技术（Hybrid Waterproof Technology），具有一次施工，同时实现刚柔二重防水的特点，没有搭接缝，耐长期水泡，即使柔性防水层被破坏，也不会漏水，更不会窜水，具有裂纹的自动修复功能，大大降低了渗漏的发生的概率；即使混凝土基面被严重深度破坏，造成渗漏，但因为不会窜水，维修也很简单易行。避免防水系统整体崩溃的现象的发生。该产品尤其适合新建工程防水施工，大大提高防水的可靠性和安全性，防微杜渐，在项目初期，防漏于为然，是打造高品质的无渗漏工程理想选择。

公司开发的漏水一注灵-YY-17特种莱卡树脂，与水膨胀，止水；无水时，形成橡胶，长期耐水浸泡，不溶胀，可以与潮湿混凝土长期粘结在一起，从而适合活动裂纹漏水的治理，这是与市场上的聚氨酯材料的最大区别。

郑州赛诺建材有限公司，工程水密封技术20年，12年的跨国公司国际工程咨询背景，技术的可靠性和耐久性得到了全国各地项目和时间的验证。提供一对一的专家技术咨询服务，提供疑难工程问题系统的可靠的耐久性解决方案，提供高端技术产品、工程施工一站式服务。

免费咨询电话：400-0371-713 官网： http://sainuogroup.com/
